マリオガシャット詳細その２（英訳付き） Details of the Mario Gashat −Part 2

2017年1月14日

前回に引き続き、マリオガシャットの作り方の詳細を英訳付きで書いていきます。今回は内部の説明になります。

なお、今回改めて解説を作成するにあたり、一部設計を見直しました。おかげで、以前よりは安定して遊べるようになりました。まあ、見た目は何も変わっていませんけれど。

2. 内側 / Inside

回路図 / Circuit Diagram

回路図は以下のようになります。

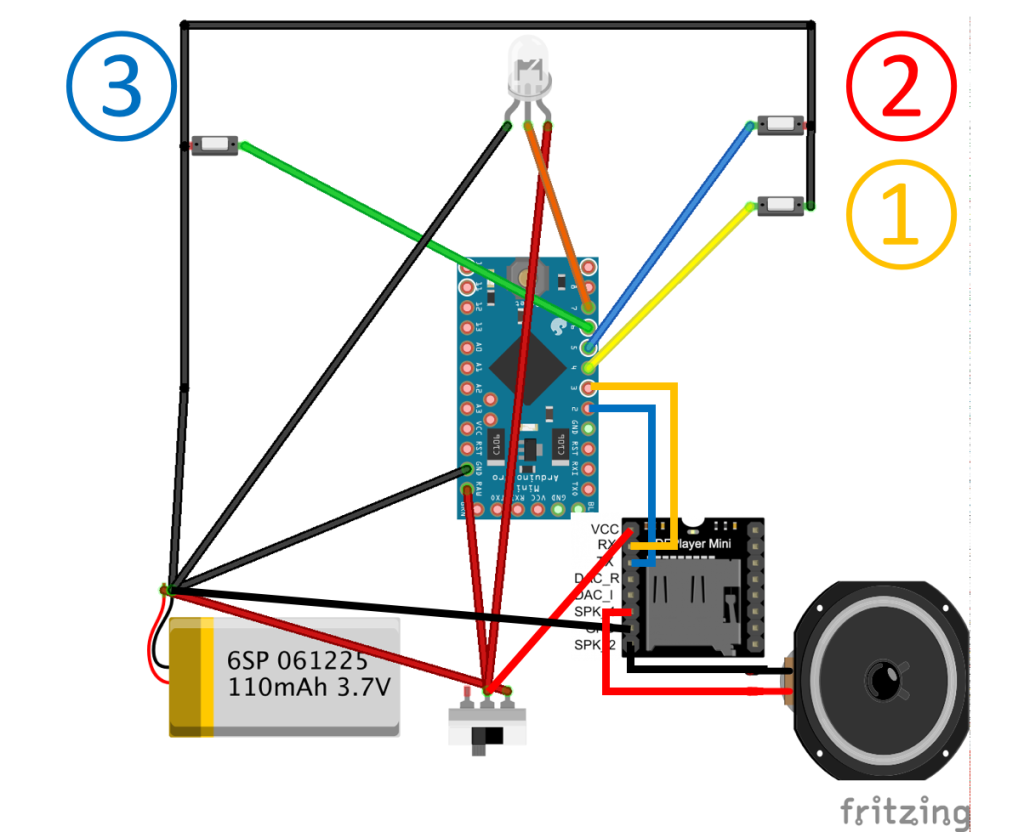

The circuit diagram in the Mario Gashat is as follow:

ボタンは以下に対応しています。

Each number of button switches are corresponding to each number in the following picture:

ArduinoはArduion Pro mini 3.3V 8MHz版を使用しています。

The Arduino board I use is “Arduino Pro mini 3.3V 8MHz.”

Arduino Pro Mini 328 3.3V 8MHz

実際に配線したものが以下になります。

The actual wiring are as follows:

ケース加工 / Case Processing

とにかくスペースが足りないので、追加の部品と干渉するところはすべてカットしてしまっています。

There is no room in a gashat, so you should cut all what interfere with added parts as you can.

この部分は、

In this part,

このようにボタン（タクトスイッチ）をはめ込むため、プラ板を当てて接着剤で固定しています。

you should add extra plastic plates with adhesion bond in order to set a tactile switch.

スライドスイッチ / Slide Switch

スライドスイッチはこのように組み込んでいます。

A slide switch is embedded in like this.

バッテリー / Battery

バッテリーには3.7Vの最小サイズのリチウムイオンポリマー電池を使用しています。

I use the smallest lithium ion polymer battery whose voltage is 3.7V.

リチウムイオンポリマー電池110mAh

MP3プレーヤー & スピーカー / MP3 Player & Speaker

元々のガシャットに入っていたスピーカーは大き過ぎるので、小型のスピーカーに置き換えます。MP3プレイヤーとしてはDF PlayerMiniを使用し、小型スピーカーと重ねて収納しています。

A speaker which an original gashat has is too large, so you should replace it with smaller one. I use a “DFPlayer mini” as MP3 player, and set it over the small speaker.

Rasbee オリジナルミニMP3 プレーヤーモジュール簡易化出力スピーカー付き DF-Player MP3-TF-16P プレーヤーミニプレーヤー arduinoのための 1個並行輸入品

フルカラーLED / RGB LED

元々のガシャットの基板の代わりに、厚さ1.2mmのプラ板の上に貼り付けます。

You should put a RGB LED on a plastic plate whose thickness is 1.2mm instead of an original electronic substrate.

位置はクリアーパーツと合わせます。

You should adjust the position of the LED to a clear parts.

タミヤ楽しい工作シリーズ No.3 プラバンセット (70003)

フルカラーシリアルLEDテープ(17cm)

ボタン / Button Switches

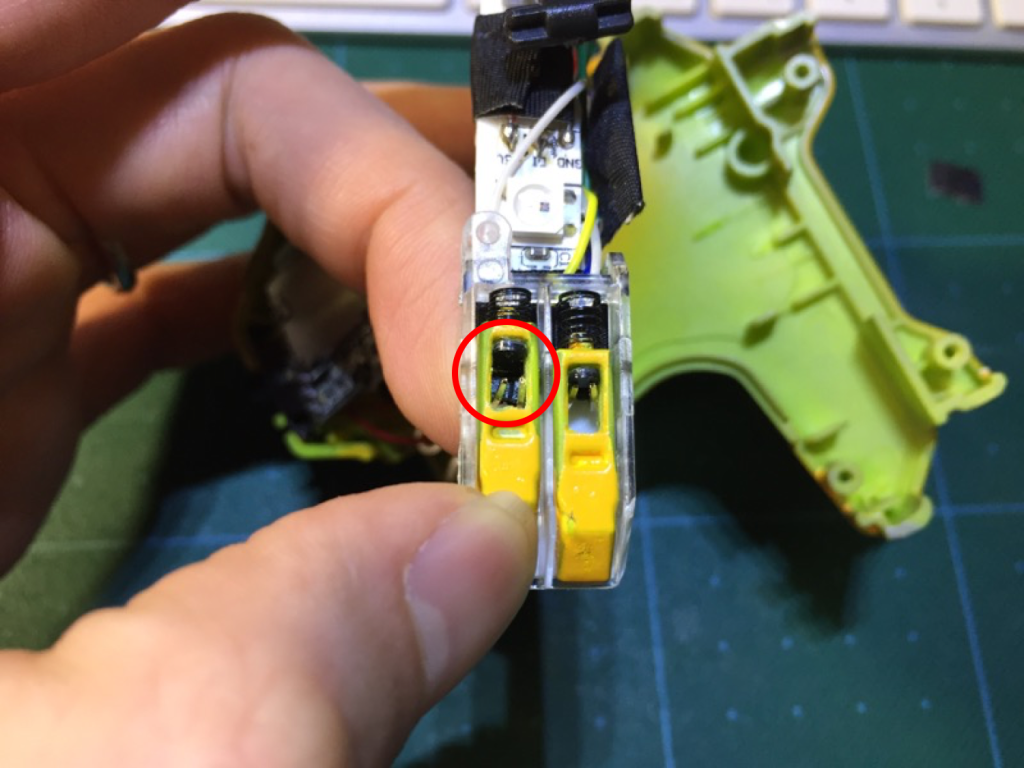

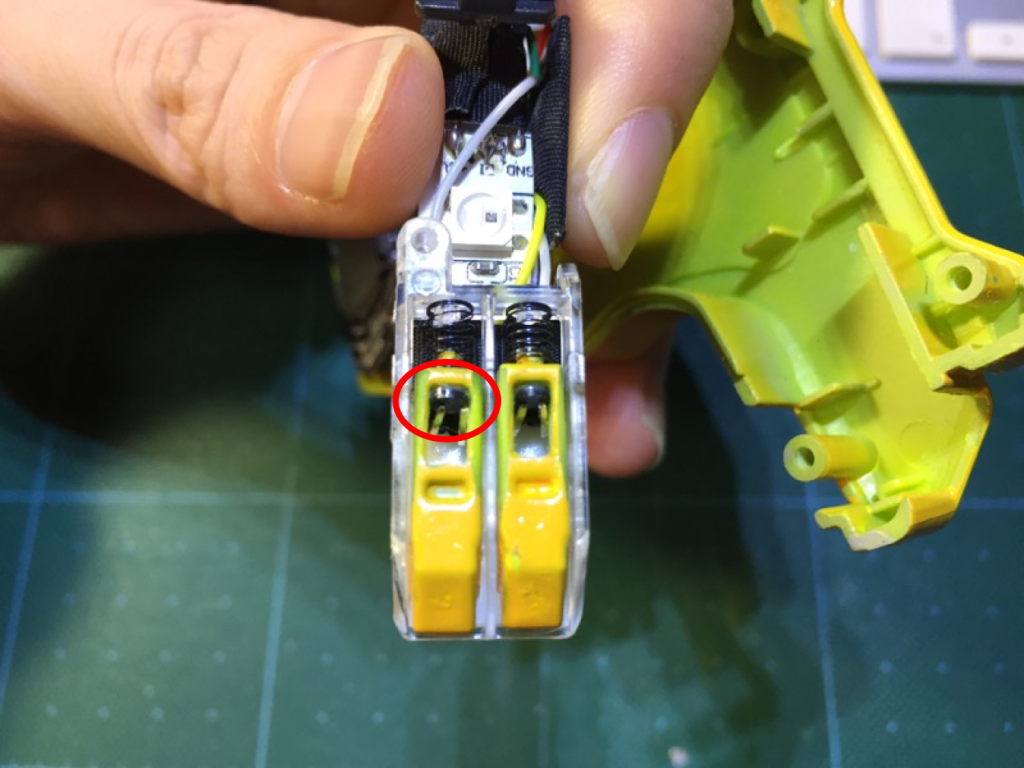

ボタン１と２は、元々のガシャットでは軽い力で動作するプッシュスイッチを使用していますが、今回は導電ゴムを使う方法をとっています。ただ、この方法は調整が難しいので、可能であれば、元々のガシャットについているプッシュスイッチをそのまま流用するのが良いと思います。

An original gashat uses push-button switches for button 1 & 2, which we can push with weak force. Instead I use conductive rubber sheets, but it’s difficult to adjust them. If you can, you should use the same push-button switches as what an original gashat has.

（2017/3/5 追記）

上記の部分は色々試行錯誤したのですが、今のところは導電ゴム＋導電性グリスの組み合わせで落ち着いています。導電ゴムはaitendoさんで販売されているものを使用しています。電気の流れる方向が決まっているので、表面に以下の導電性グリスを塗って面全体での導電性を確保するような感じです。

キタコ(KITACO) カーボングリス 5g 汎用ブラック 0900-969-00160

ボタン３は、ゴム性のタクトスイッチを新しく追加しています。

For button switch 3, I add a rubber tactile switch.

やわらかいタクトスイッチ（10個入り）

ソースコード / Source Code

今回設計を一部見直したため、それに伴い、ソースコードも一部変更致しました。

I modified a part of design from that in this article, so the source code also needs to be modified as follow:
