Nintendo Switchをちょっと楽しくするスイッチ

2017年7月9日

前回でようやく自分が納得できる形になってきた『Nintendo Switch用のエフェクトーン』改め『Nintendo Switchをちょっと楽しくするスイッチ』（※「エフェクトーン」は株式会社バンプレストの登録商標です）。Nintendo Switch本体をドックに出し入れするときに効果音を鳴らすだけのものですが、鳴らす音声は簡単に差し替えられるので、使う人のアイデア次第ではそれなりに楽しめるものになるのでは、と思っています。

以下、今回の工作の仕上げとして、『Nintendo Switchを（中略）スイッチ』を作るための手順をまとめていこうと思います。また、自分としては初の試みですが、もし必要な方がおられれば、部品あるいは完成品をお売りするということもやってみたいと思います。

（2018/1/27 追記）===================================

新規での制作・販売は終了させて頂きました。ご了承ください。

===================================================



1. 具材の準備

必要なものは上の写真のものが全てです。一つずつご説明していきます。

制御基板です。Trinketは通常のArduinoと比べると若干癖がありますが（特にコードの書き込み手順）、ダイレクトにMicro-USB接続できて、かつとても小さいのが良いところです。3.3V版と5V版が存在しますが、ここでは5V版を使用します。

効果音（MP3ファイル）の再生に使用します。DF Playerは安い分、たまーに不良品が混じっていたりしますので、不安であれば何個か買っておいた方がよいと思います。これまで10個ぐらい使ってきましたが、1個だけ動いてくれないものがありました。

また、MP3ファイルの保存にMicro SDカードを使用します。2曲分の容量があればいいだけですし、速度も要求されないので、とにかく使えりゃいいレベルのSDカードで大丈夫です。一応、上で紹介しているSDカードはDFPlayerで動作確認済みです。

それから、次の２つは、どちらか一つがあればOKです。

もしくは

• ＬＥＤ付きケース入りリードスイッチ（磁石付セット）ＭＣＤ－１４ＡＧ

前者の距離センサを使うと、Nintendo Switch本体には特に何も取り付けずに効果音を鳴らすことができます。ただし、価格がやや高めです。後者のリードスイッチを使うと、価格は抑えることができますが、Switch本体に磁石パーツを取り付ける必要があります。

あとは、以下の部品が必要です。

• 抵抗 1kΩ x 2個
• 抵抗10kΩ x 1個
• 基板取付用小型ダイナミックスピーカ UGCM0903EPD
• タクトスイッチ（２本足）
• ピンヘッダ（L型）3本分
• ピンソケット 3本分
• USBケーブル Aオス-マイクロBオス 0.15m A-microB
• リード線（距離センサ or リードスイッチを基板に接続する用）

これらは基本的に秋月の通販で手に入ります（各部品のリンクは参考です）。

それから、部品を組み付けていく基板ですが、

これは自前で作成しました。これを作るに至った経緯とどうやって作ったのかは、次回改めて記事に致します。

最後に、Nitendo Switch のドックに取り付けるときのカバーです。これは、自分で3Dデータを作って私物の3Dプリンタで出力したものです。

先ほどの基板とカバーについては、追加で作ることが可能ですので、もし必要な方がおられましたら販売することが可能です。これについては、記事の最後でまたご説明致します。

2. ソフトの書き込み

部品を組み立てていく前に、先にTrinketにプログラムを書き込んでおきます。

TrinketはArduino IDEで開発が可能ですが、プログラムを書き込むためにはArduino IDEにパッケージを追加する必要があります。パッケージを追加する方法については、こちらをご参照ください。また、Windowsを利用されている方はドライバーのインストールも必要なようですので、該当の方はこちらもご参照ください。

パッケージを追加した後のArduino IDE上でのボード・書き込みツールの設定方法については、こちらをご参照ください。

それから、書き込みは赤色LEDが点滅しているとき（＝USBを挿した後10秒間ぐらい、もしくはTrinket本体のボタンを押した後10秒間ぐらい）しか受け付けてくれないので、注意が必要です。おそらく何度かTry&Errorをする必要があると思います。

書き込むソースコードは以下になります。なお、実行にはDFPlayer Mini用のArduinoライブラリが必要になりますので、必要に応じてこちらからダウンロードしてArduino IDEに追加しておいてください。

#include <SoftwareSerial.h>
#include <DFPlayer_Mini_Mp3.h>

#define IN_SOUND  1
#define OUT_SOUND 2

#define VOLUME_1 10
#define VOLUME_2 15
#define VOLUME_3 20
#define VOLUME_4 25
#define VOLUME_5 30

#define OPEN_CLOSE_PIN 0
#define LED_PIN 1
#define VOLUME_PIN 2
SoftwareSerial mySerial(3,4); // RX, TX

uint8_t last_open_close_state = HIGH;
uint8_t open_close_state      = HIGH;
uint8_t last_volume_state     = HIGH;
uint8_t volume_state          = HIGH;
uint8_t volume = VOLUME_3;

void setup () {
  mySerial.begin (9600);
  mp3_set_serial (mySerial);
  mp3_set_volume (volume);

  pinMode(OPEN_CLOSE_PIN, INPUT);
  pinMode(VOLUME_PIN, INPUT_PULLUP);
  pinMode(LED_PIN, OUTPUT);
  digitalWrite(LED_PIN, LOW);
}

void loop () {

  open_close_state = digitalRead(OPEN_CLOSE_PIN);
  if(last_open_close_state == HIGH && open_close_state == LOW){
    mp3_play(OUT_SOUND);
  }else if(last_open_close_state == LOW && open_close_state == HIGH){
    mp3_play(IN_SOUND);
  }
  last_open_close_state = open_close_state;

  volume_state = digitalRead(VOLUME_PIN);
  if(last_volume_state == HIGH && volume_state == LOW){
    digitalWrite(LED_PIN, HIGH);
    switch(volume){
    case VOLUME_1: volume = VOLUME_2; break;
    case VOLUME_2: volume = VOLUME_3; break;
    case VOLUME_3: volume = VOLUME_4; break;
    case VOLUME_4: volume = VOLUME_5; break;
    case VOLUME_5: volume = VOLUME_1; break;
    default: volume = VOLUME_3;
    }
    mp3_set_volume (volume);
    delay(100);
    digitalWrite(LED_PIN, LOW);
  }
  last_volume_state = volume_state;

  delay(20);
}

3. 効果音の設定

効果音の設定にArduino IDEは不要で、単にSDカードのトップに”mp3″というフォルダを作成し、その中にSwitch本体がドックにセットされたとき用の音声ファイル（名前”0001_in.mp3″）と、Switch本体がドックから抜かれたとき用の音声ファイル（名前”0002_out.mp3″）を置くだけです。

こんな感じです。ファイル名は必ず”0001_in.mp3″と”0002_out.mp3″にしてください。Switch本体をドックに入れたときだけ、もしくは抜いたときだけ音を鳴らしたいときは、該当する方のMP3ファイルだけを残して、片方を削除してもらえばOKです。

4. 組み付け前動作確認

これで準備は整ったので部品の組み付けに入っても良いのですが、基板への半田付け後に「TrinketやDF Playerが実は不良品でした」となったら部品を取り外すのは大変ですので、ブレッドボードをお持ちの方は、余裕があれば一度ブレッドボード上で部品を配線してみることをオススメします。もちろん、既に使用したことがあって不良品でないことが確認済みの部品を使用する場合は、この手順は不要です。

回路図はこんな感じで、

実際にブレッドボードに配線するとこんな感じになります。距離センサを使う場合は、距離センサのGND, VIN, OUTを、TrinketのGND, USB, #0にそれぞれ繋ぎます。

リードスイッチを使う場合は、リードスイッチの二本の線をTrinketのUSBと#0に接続します。極性は特にありませんので、どちらをどう繋いでも構いません。

それぞれ、TrinketにUSBで給電して、以下のように動作確認ができればOKです。





なお、動作確認後にブレッドボードから部品を取り外すとき、DF Playerの取り外しには注意が必要です。結構しっかりブレッドボードに挿さってしまっていると思いますので、SDカードをつけたまま、そこに指を引っ掛けて持ち上げようすると、SDカードのソケットの方が先に外れて壊れてしまう可能性があります（壊しました）。

5. 部品の組み付け

あとは、基板上に部品を取り付けて、半田付けしていくだけです。どこに何を配置するかは迷うことは少ないと思いますが、 TrinketとDFPlayerの向きだけは注意してください。

これで概ね完成です。

裏側に出てしまっているピンヘッダの余りは、最後にカットしておきます。

無事に組み付けられたら、動作確認しておきましょう。



6. Nintendo Switchへの取り付け

最後に、Nintendo Switchのドックに基板を取り付けます。

ドックに接続しているケーブルは一度全部外して、この位置に基板を置きます。

距離センサを使っているときは、この位置で距離センサをグッと押し込みます。そうすると、少しキツめにはまるハズです。

リードスイッチを使っているときは、Switch本体に貼り付ける磁石の位置も考慮してリードスイッチ側の位置を決め、両面テープで貼り付けます。

距離センサ（リードスイッチ）を取り付けたら、USBケーブルで基板とドックを接続します。USBケーブルはちょっと捻る必要があるかもしれません。

HDMIケーブルを接続する場合は、この段階で接続しておくと良いかと思います。

最後に、ACアダプタ（USB Type C）のケーブルを接続すると、基板にも電力が供給されるようになります。

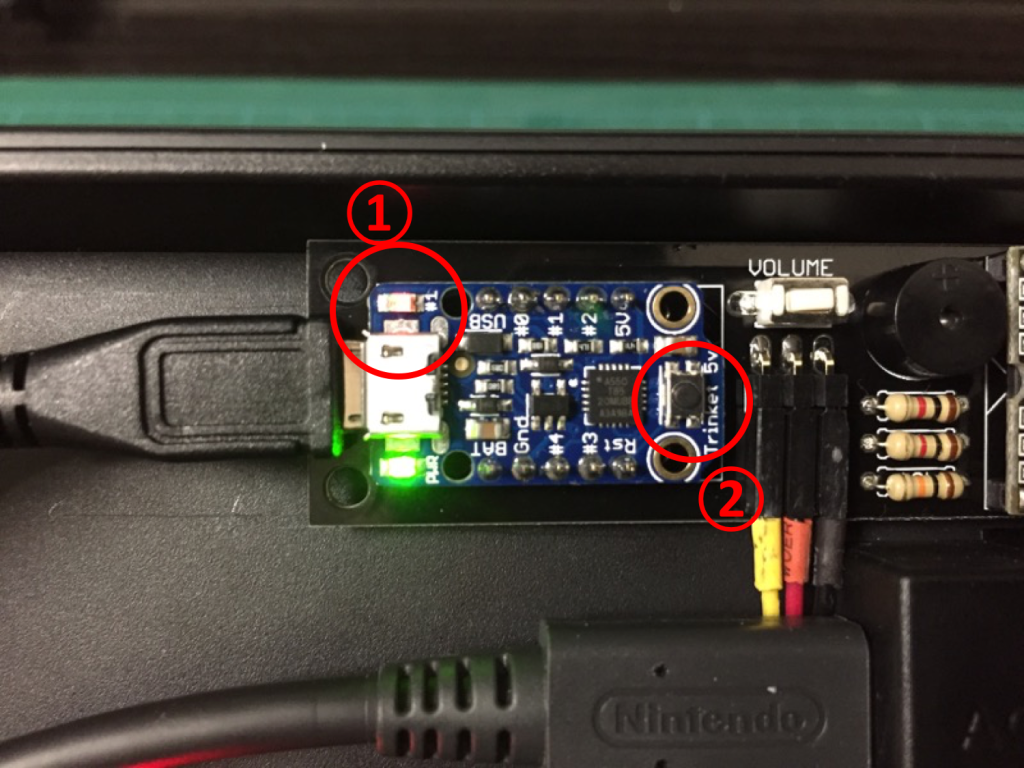

ちょっと見辛いですが、ACアダプタのケーブルを接続したあと、上の写真①の赤色LEDがつきっぱなしになっている場合は、②のボタンを一度押してください。

これまた見辛いですが、①の赤色LEDが点灯しなくなればOKです。

この時点で一度Switch本体をドックに抜き差しして、音が鳴るかどうかを確認してください。音量が大きい/小さい場合は、基板上の”VOLUME”と書かれているタクトスイッチを押してください。1(最小)→2→3(デフォルト)→4→5(最大)→1→2→…という順で音量を変えることができます。

音量が決まったら、基板の上にカバーをつけます。一応4本の足が穴の位置に合うようにつくっていますが、この足は3Dプリンタの特性上大変脆くなっているのでご注意ください（折れても一応使えるようにはしています）。

この状態になりましたら、最後にドックの蓋を閉じて、

完成です。お疲れ様でした。



では、早速遊んでみましょう。任天堂好きの貴方に。



仮面ライダー好きの貴方に。



なお、音声を差し替えるためにSDカードを抜き差しするときは、USBケーブルを抜くなどして、必ず基板への通電を切った状態で行うようにしてください。



というわけで、『Nintendo Switchをちょっと楽しくするスイッチ』の作り方のご紹介でした。私は任天堂＆ライダー好きなので上記のような使い方になっていますが、各自が好きな分野の効果音を好きに入れて好きに使ってもらえれば、自分のSwitchに対して更に愛着がわくのではないかと思います。

【販売について】

（2018/1/27 追記）===================================

新規での制作・販売は終了させて頂きました。ご了承ください。

===================================================

自分は普段は一品ものの作品しか作らないのですが、この『Nintendo Switchを（中略）スイッチ』については、

• 基板はその気になれば簡単に追加生産可能
• カバーも自分の3Dプリンタで（品質はどうであれ）追加生産可能
• 効果音のMP3ファイルについては、こちらから提供せずに各自で好きなものを用意してもらえば、特に版権には抵触しない（ハズ。。。？）

という条件が揃いましたので、もし欲しい方がおられれば、有料にはなってしまいますが、お譲りすることが可能です。目安としては、基板＋カバーのみで500円、全て組み付け済みの完動品（距離センサ使用）で3,500円になります。

上記の二種類については、こちらのWebショップで販売しておりますので、そちらからご購入頂くことが可能です。在庫切れになっている場合は、コメントやTwitterのダイレクトメッセージなどでご連絡ください。また、「普段使っているフリマアプリで買いたい」「メルカリの匿名配送で買いたい」等のご要望がございましたら、同じくご連絡頂ければ可能な限り対応させて頂きます。さらに、「部品は全て組み付け済みがいいけどSDカードは持っているからいらない」「距離センサじゃなくてリードスイッチでいいから安くしてほしい」等々ありましたら、それもお気軽にご相談いただければ、できる限り柔軟に対応したいと思います。

多分、中国あたりの謎の企業が量産したら1,000円以下で売ってそうなものだよなあという自覚はあるのですが、現状はどうしても一個人の手作業になってしまいますので、ご了承頂けますと幸いです。

（2017/9/30 以下追記）================================

大変ありがたいことにいくつかお問い合わせを頂きまして、追加生産していたところ、どうにも私の3Dプリンタで出力する基板カバーの品質が気になってきました。安定して良い品質で出力するのが難しいのです。

色々3Dプリンタの設定を試行錯誤してだいぶマシなものができるようにはなったものの、やはり一般に流通している製品レベルのものを期待されている方からすると、ちょっとがっかりする品質になっていると思います。そこで、対応策として、DMM.make様の方に3Dデータを登録し、基板カバーのみを高品質な業務用3Dプリンタで出力できるようにしました。

『Nintendo Switchをちょっと楽しくするスイッチ』取付カバー

上記から別途ご注文頂ければ、追加で費用はかかってしまいますが、かなり状態の良いカバーを入手することができます。

上が私の個人向け3Dプリンタで出力した中でかなり状態が良い方のもので、下がDMM.make様に注文して出来上がるものです。そもそもの素材の違い（私のものはPLA、DMM.make様のものはナイロン）もありますが、一目でクオリティの違いがわかります。

裏面です。

横から。積層痕も全然ありません。

Switchドックに取り付けた状態。やっぱり綺麗です。

写真のものは素材にナイロン（ブラック）を指定して出力したもので、注文価格は税込で1,713円になります。他の色も指定でき、ナチュラル（白っぽい色）だけ、ちょっとお安く、1,033円になります。これらの価格は私が設定できるのですが、DMM.make様で用意して頂く素材費および手数料の関係で、私自身の利益をほぼ0円にしても、この価格となってしまっています。申し訳ありませんが、ご了承頂けますと幸いでございます。

（2017/9/30 以上追記）================================



ちなみに、今回ご紹介した部品とそっくりそのまま同じ部品を使う必要はもちろんありません。例えば、今回使用しているスピーカーは基板実装用の小型タイプのため、音質は決してよくありません。そこで、少しリード線を伸ばす形にして、別のもう少し良いスピーカーを接続するのも良いと思います。

一応Nintendo Switchに組み込むことを前提に作った基板ではありますが、もちろんNintendo Switchに組み込まず、『センサの変化に応じて音を鳴らすスティック状の何か』として汎用的に使って頂くことも可能です。例えば、入力は結局センサ入力のHIGH/LOWの変化を見ているだけですので、HIGH/LOWを切り替えられるセンサであれば何を使用してもらっても構いません。また、ソフトの書き換えまでしてしまえば、『VOLUME』として用意してあるタクトスイッチすら、音量設定以外の機能に割り振ってもらうことも可能です。

要するに、『TrinketとDFPlayer Miniを組み合わせて何かするのをちょっと便利にする基板』ということですので、ご自身のやりたいことに合わせて自由に使ってもらえればと思います。
